C sempre
Estrutura em C optimizada em termos de peso para vários tipos de acionamento

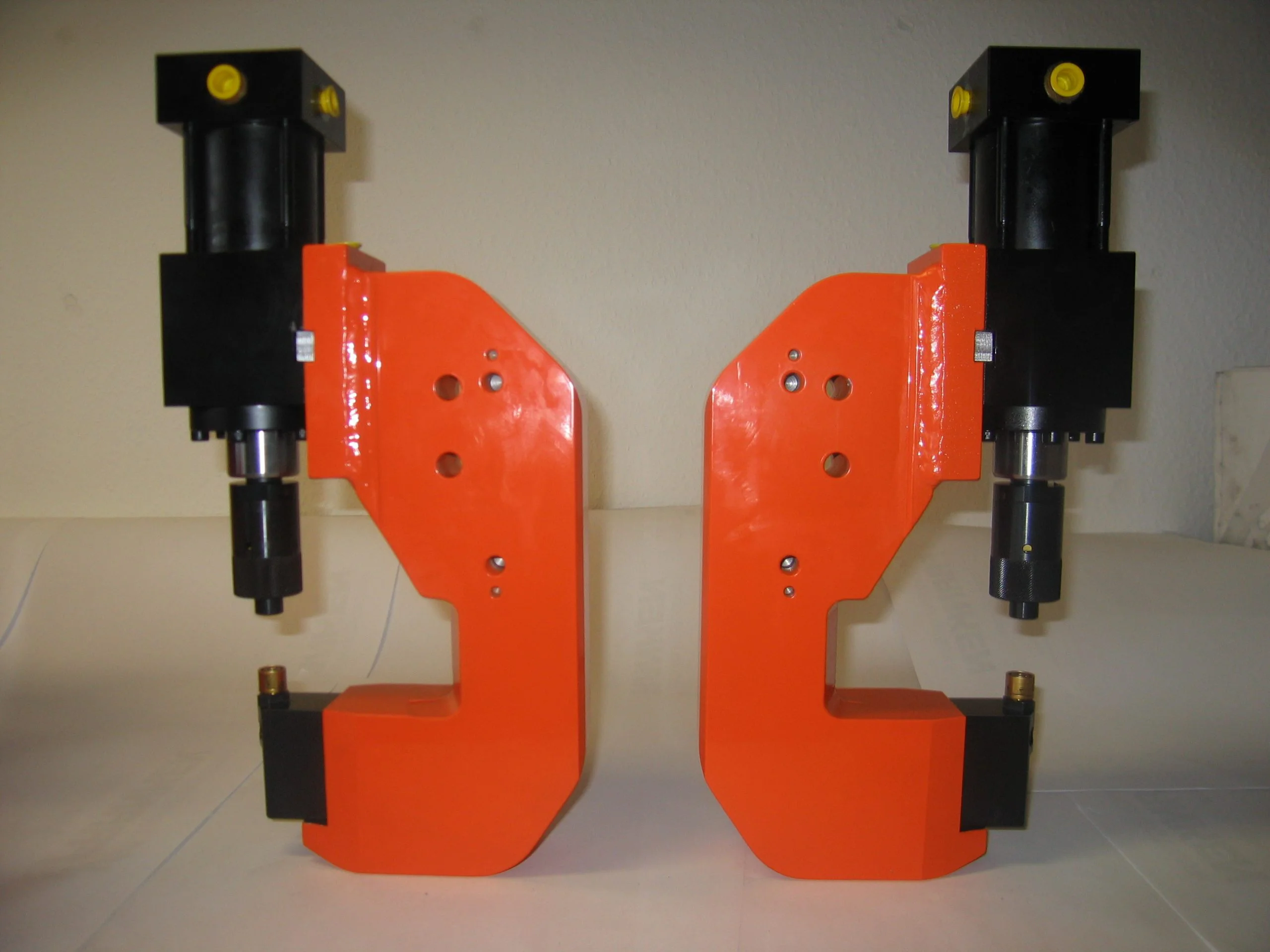

Os sistemas de estrutura em C sempre foram um conceito comprovado para a realização de aplicações de perfuração e união.
Os sistemas de acionamento podem ser hidráulicos, pneumáticos, pneumohidráulicos, articulados ou servo-eléctricos. A BTM tem vindo a fabricar a sua estrutura em C em design modular há décadas, resultando num extenso portefólio de tamanhos de pinças, suportes de ferramentas e opções de ligação.
Os processos de união requerem normalmente forças elevadas. A vantagem de um grampo em C em comparação com um pórtico de prensa ou um grampo em X (também conhecido como grampo de corte) é a sua conceção simples. Isto significa que são necessários apenas alguns elementos de máquina e trabalho de montagem, o que torna esta conceção muito mais simples e, por conseguinte, mais económica. A boa acessibilidade (espaço de instalação) do produto é outra vantagem decisiva.
A desvantagem dos suportes em C reside na curvatura física desta geometria em “C”. Os erros de coaxialidade associados (desalinhamento angular) podem causar problemas em processos de união críticos. Por este motivo, os suportes em “C” de grandes dimensões são concebidos como suportes leves numa construção especial em treliça, que são concebidos de forma a funcionarem, se possível, apenas com a deflexão da mola no eixo Z.

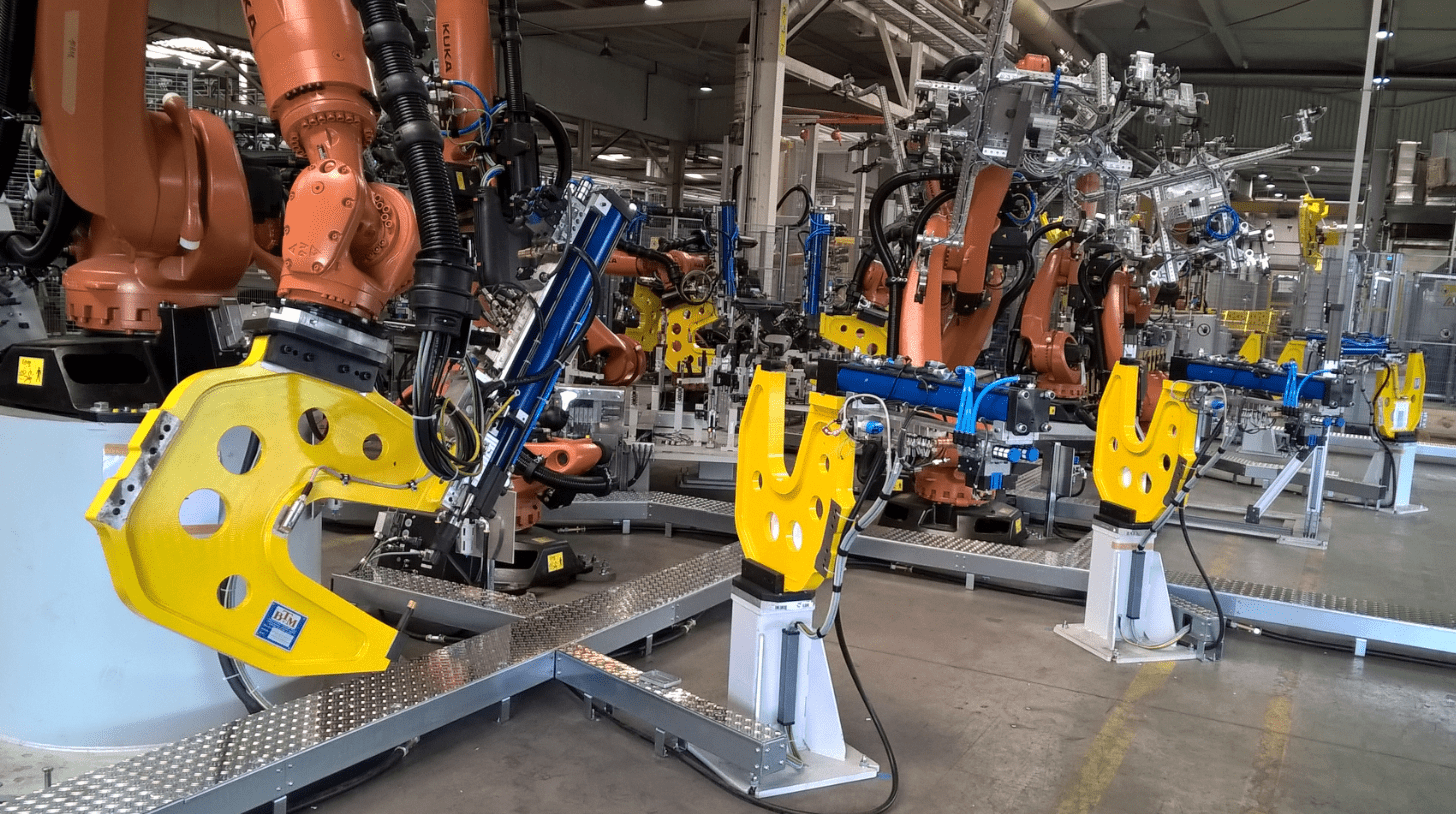

No entanto, especialmente para aplicações guiadas por robôs, são sobretudo necessários pórticos em C com grandes saliências, que são concebidos como pórticos em treliça, por exemplo, com recessos optimizados em termos de peso. As estruturas em aranha BTM são mais capazes de manter sob controlo as forças de aceleração e desaceleração que actuam sobre o robô devido à sua menor massa.
Por estas razões, a BTM tem vindo a utilizar métodos de simulação e cálculo (por exemplo, o método dos elementos finitos/FEM) há décadas. Os nossos suportes em C foram desenvolvidos e fabricados durante muitos anos, tendo em vista a resistência e o comportamento de deflexão. O design modular permite-nos trocar e alternar entre diferentes tipos de acionamento no suporte.
Oferecemos a solução de acionamento adequada a cada caso, dependendo da força de união, do tempo de ciclo, do número de processos de puncionamento ou clinchagem/ano, do curso ou do conceito da máquina em geral.
Os sistemas de estrutura em C com as seguintes soluções de acionamento são particularmente adequados para o clinching:
- Accionamentos eléctricos do servo-fuso (eixo NC)
- Cilindros hidráulicos de ação dupla e simples
- Cilindros hidráulicos com unidades de otimização energética (por exemplo, servo-inversores, bombas hidráulicas com controlo de velocidade, funcionamento intermitente)
- Accionamentos pneumo-hidráulicos (intensificadores de pressão)
