C-merevítőket
Súlyoptimalizált C-keret különböző hajtástípusokhoz
A C-keretes rendszerek mindig is bevált koncepciót jelentettek a lyukasztási és illesztési alkalmazások megvalósításához.
A meghajtás lehet hidraulikus, pneumatikus, pneumohidraulikus, billenőkaros kinematikus vagy szervoelektromos. A BTM évtizedek óta moduláris felépítésben gyártja C-merevítőket (C-frames) , így a szorítóméretek, szerszámtartók és csatlakozási lehetőségek széles választéka alakult ki.
Az illesztési folyamatok általában nagy erőket igényelnek. A C-fogó előnye a présportálhoz vagy az X-fogóhoz (más néven nyírófeszítőhöz) képest az egyszerű kialakítás. Ez azt jelenti, hogy csak néhány gépelemre és szerelési munkára van szükség, ami sokkal egyszerűbbé és ezáltal költséghatékonyabbá teszi ezt a konstrukciót. A termék jó hozzáférhetősége (szerelési hely) egy másik döntő előny.
A C-konzolok hátránya ennek a „C” geometriának a fizikai hajlításában rejlik. Az ezzel járó koaxialitási hibák (szögeltérés) problémákat okozhatnak a kritikus illesztési folyamatokban. Ezért a nagyméretű C-konzolokat speciális rácsszerkezetű, könnyű konzolokként tervezik, amelyeket úgy alakítanak ki, hogy lehetőleg csak a Z tengelyben történő rugóelhajlással működjenek.
Mindazonáltal, különösen a robotvezérlésű alkalmazásokhoz főként nagy vetületű C-keretekre van szükség, amelyeket rácskeretként terveznek, pl. súlyoptimalizált mélyedésekkel. A BTM pókkeretek kisebb tömegük miatt jobban képesek a robotra ható gyorsító és lassító erőket ellenőrzés alatt tartani.

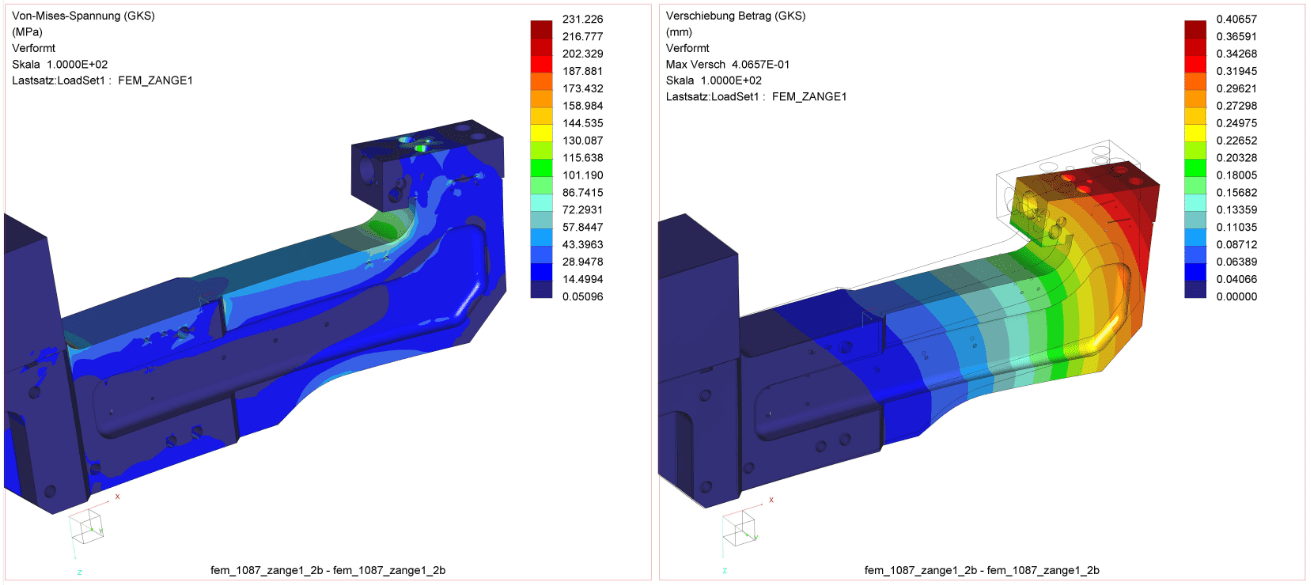

Ezen okok miatt a BTM évtizedek óta alkalmaz szimulációs és számítási módszereket (pl. végeselemes módszer/FEM). C-konzoljainkat hosszú évek óta a szilárdság és a lehajlási viselkedés figyelembevételével fejlesztjük és gyártjuk. A moduláris felépítés lehetővé teszi, hogy a konzol különböző meghajtási típusai között cserélni és váltani tudjunk.
Minden esetben a megfelelő meghajtási megoldást kínáljuk, a kötőerő, a ciklusidő, a lyukasztási vagy szorítási folyamatok száma/év, a löket vagy általában a gép koncepciója függvényében.
A C-keretes rendszerek a következő hajtásmegoldásokkal különösen alkalmasak a fűzésre:
- Elektromos szervoorsóhajtások (NC tengely)
- Dupla és egyszeresen működő hidraulikus hengerek
- hidraulikahengerek energiaoptimalizált egységekkel (pl. szervoinverterek, fordulatszám-szabályozott hidraulikaszivattyúk, szakaszos működés)
- Pneumohidraulikus hajtások (nyomásfokozók)
