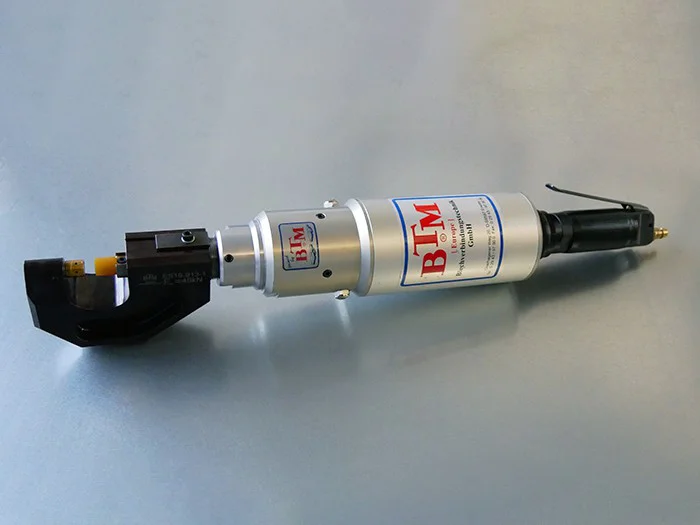

BTM Handclinchzange ULG-SN7

Pneumohydraulische Handclinchzange ULG SN7 - hohe Fügekräfte und schnelle Zyklusgeschwindigkeit kombiniert mit einer ausgewogenen, gewichtsoptimierten und ergonomischen Bauweise zur Minimierung der Belastung.

Der integrierte Luft-Öl-Druckübersetzer arbeitet geräuscharm und vollständig vibrationsfrei. Sein Antrieb erfolgt rein pneumatisch bei bis zu 7 bar Luftversorgung. Der Fügehub wird über einen Handhebel ausgelöst, kann optional aber auch über Fußpedalauslösung erfolgen. BTM ULG-Clinchzangen bieten ein hohes Niveau an Betriebszuverlässigkeit. Aufgrund des modularen Aufbaus kann ein breites Spektrum an Werkzeugaufnahmen, wie diverse C-Bügel, Scherenköpfe bzw. Sonderaufnahmen angeboten werden.

Merkmale

  • Einsatz Clinchen: tges = 3 mm Stahl und Aluminium
  • Einsatz Stanzen: tmax = 4,5 mm bei Stanz-Ø 6 mm und DX51
  • Gewicht ab 4,0 kg inklusive C-Bügel
  • max. 34 kN Presskraft
  • geringer Luftverbrauch (0,75 l/Zyklus)
  • geräuscharm (< 75 db(A))
  • vibrationsfrei
  • große Anzahl von Werkzeugaufnahmen
  • schneller Arbeitszyklus (≤ 1s)
  • pneumatischer Anschluss 7 bar max.
