BTM Einzelpunktpresse MCP-44

BTM Einzelpunktpresse MCP-44

Die Ständermaschine MCP-44 ist eine pneumohydraulisch arbeitende Presse und kann zum Clinchen mit allen gängigen BTM-Werkzeugen, zum Stanzen, Prägen, Lochen und zum Einpressen von Bolzen und Muttern eingesetzt werden. Mit 6 bar werden über einen Druckumsetzer 45 kN Presskraft erzeugt. Der Stößel ist verdeh gesichert und erlaubt auch den Einsazu nicht symetrischer Werkzeugeinsätze.

Über einen Handhebel können bis zu 92 mm Zustellhub manuell vom Bediener eingestellt werden, aber auch kürzere Hübe lassen sich über einen Arretierbolzen als Grundstellung voreinstellen. Der Krafthub wird erst bei Erreichen einer lichten Weite von 6 mm über dem Werkzeug mit Hilfe eines Fußpedals ausgelöst. In dieser Position können auch mehrere Hübe nacheinander erfolgen. Über ein zweites Fußpedal erfolgt der komplette Rückhub bis zur Grundstellung.

Durch die von BTM standardisierte Bauweise mit zwei kieferseitigen Anbindungsmöglichkeiten verfügt die Ständermaschine MCP-44über vielfältige Werkzeugaufnahmemöglichkeiten. So lassen sich individuelle Kundenlösungen auch mit standardisierten Werkzeugaufnahmesystemen realisieren.

Eigenschaften & Spezifikationen

  • Antriebsart: 5,5 bar Druckluft
  • Krafterzeuger: Pneumohydraulik
  • Presskraft: 45kN
  • Krafthub: 8 mm
  • Zustellhub: 92 mm
  • Gesamthub: 100 mm
  • Ausladung: 450 mm
  • Rückhub über Arretierstift einstellbar (12,5mm – Schritte)
  • Geeignet für Tog-L-Loc®, Lance-N-Loc® und OvalLoc®-Werkzeuge
  • Blechdicke max.: ca. 4 mm gesamt
  • Zustellhub: über Handhebel
  • Krafthub: über Fusspedal

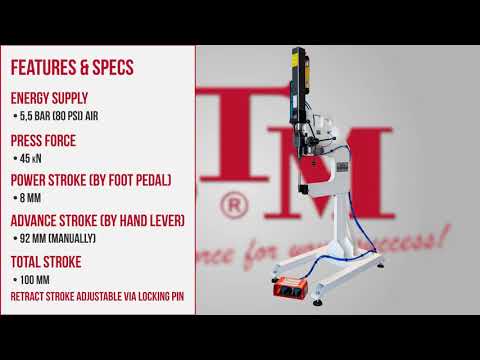

YouTube
