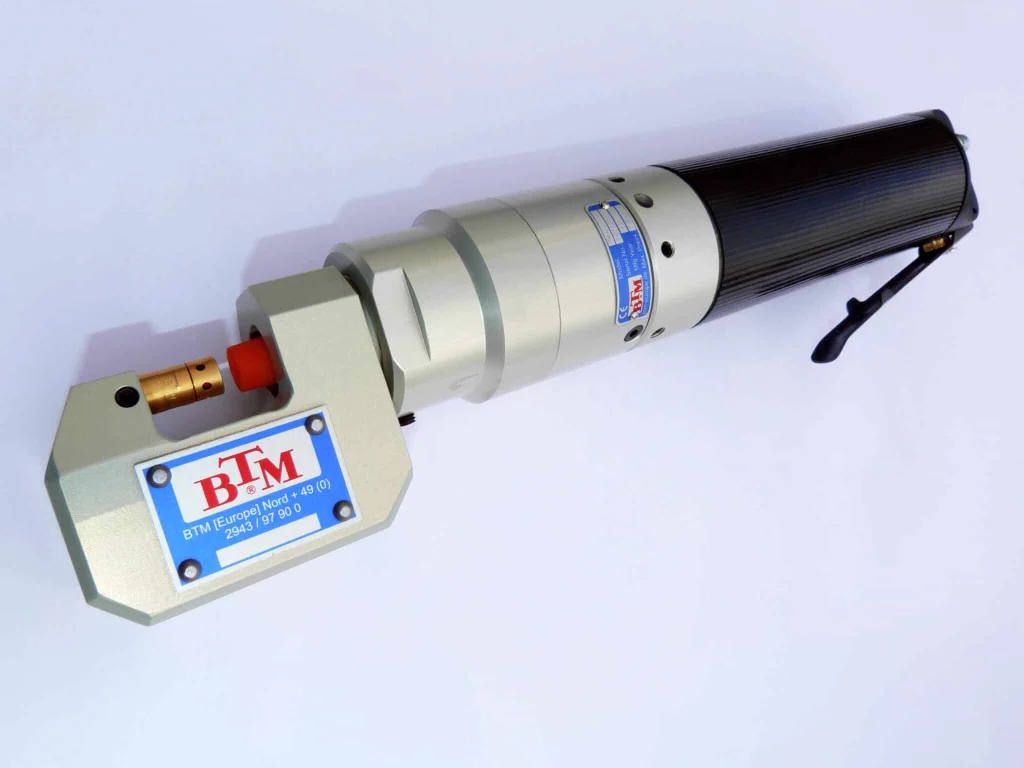

Handclinchzange ULG-SN4

Pneumohydraulische Handclinchzange ULG SN4 - hohe Fügekräfte und schnelle Zyklusgeschwindigkeit kombiniert mit einer ausgewogenen, gewichtsoptimierten und ergonomischen Bauweise zur Minimierung der Belastung.

Der integrierte Luft-Öl-Druckübersetzer arbeitet geräuscharm und vollständig vibrationsfrei. Sein Antrieb erfolgt rein pneumatisch bei 6 bar Luftversorgung. Der Fügehub wird über einen Handhebel ausgelöst, kann optional aber auch über Fußpedalauslösung erfolgen.

Die mobile Clinchzange ULG-SN4 ist modular aufgebaut, weshalb ein breites Spektrum an Werkzeugaufnahmen, wie C-Bügeln, Scherenköpfen und diversen Sonderaufnahmen, genutzt werden kann. Diese können bei identischer Antriebseinheit mit wenigen Handgriffen gewechselt werden.

Merkmale

  • Einsatz Clinchen: tges = 2,5 mm Stahl und Aluminium
  • Einsatz Stanzen: tmax = 2,5 mm bei Stanz-Ø 6 mm und DX51
  • Gewicht ab 2,2 kg inklusive C-Bügel
  • max. 17 kN Presskraft
  • geringer Luftverbrauch (z.B. SN7: 0,26l/Zyklus)
  • geräuscharm (< 75 db(A))
  • vibrationsfrei
  • große Anzahl von Werkzeugaufnahmen
  • schneller Arbeitszyklus (≤ 1s)
  • pneumatischer Anschluss  7bar max.
