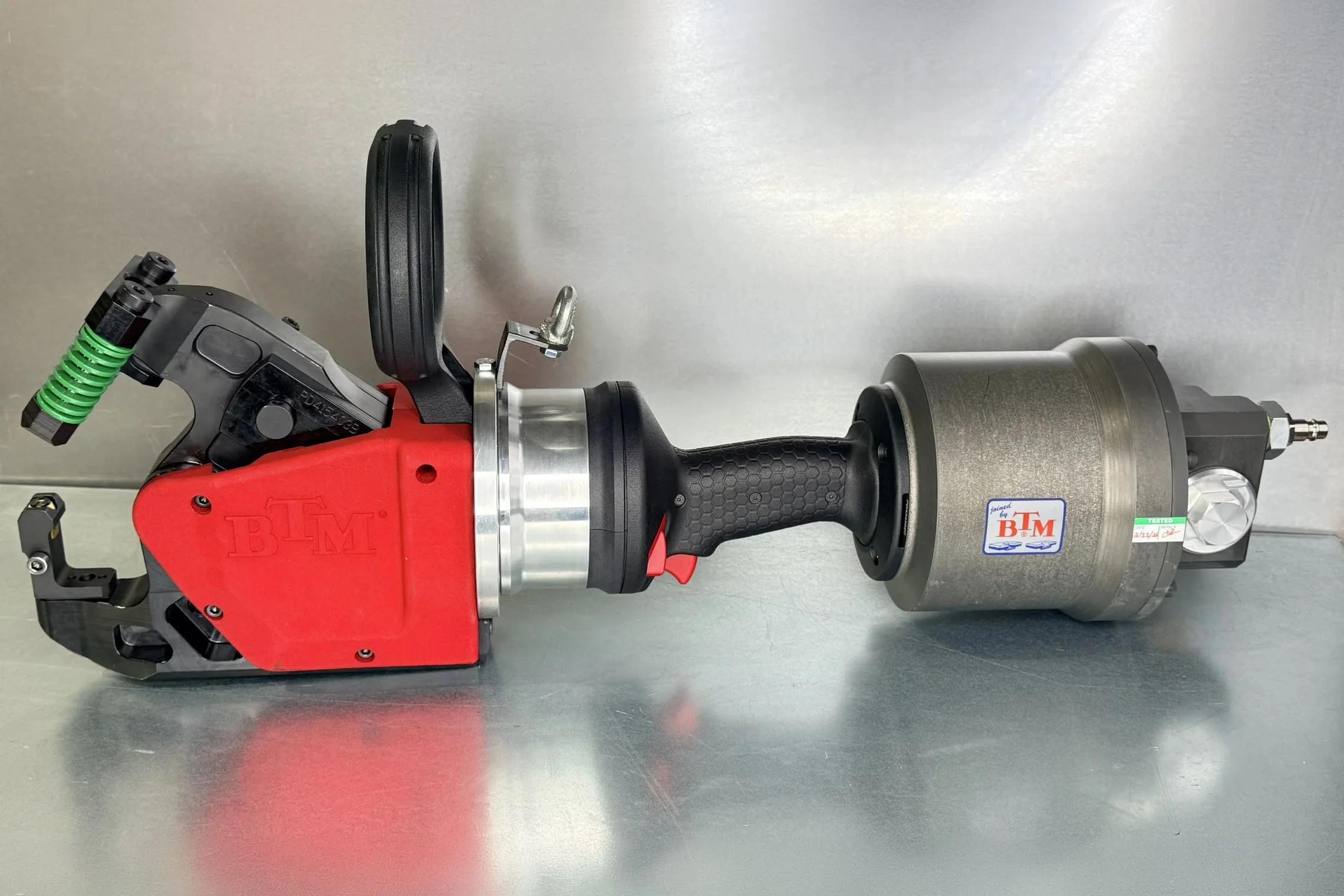

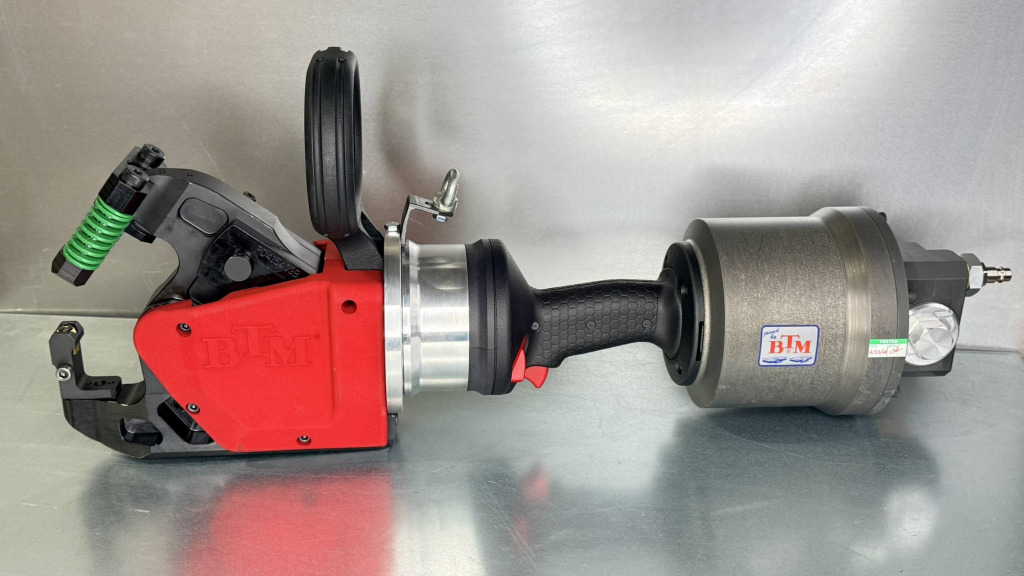

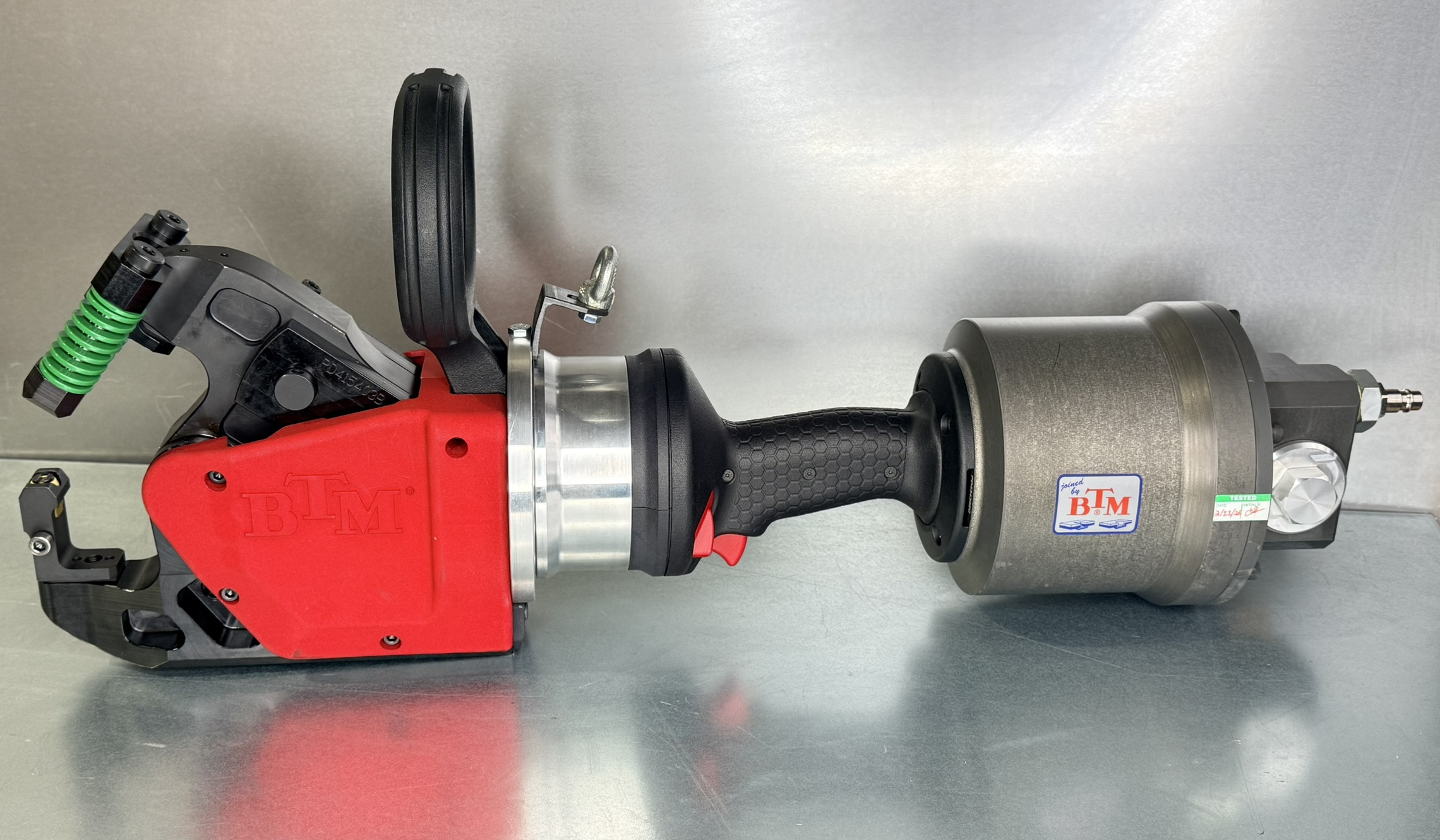

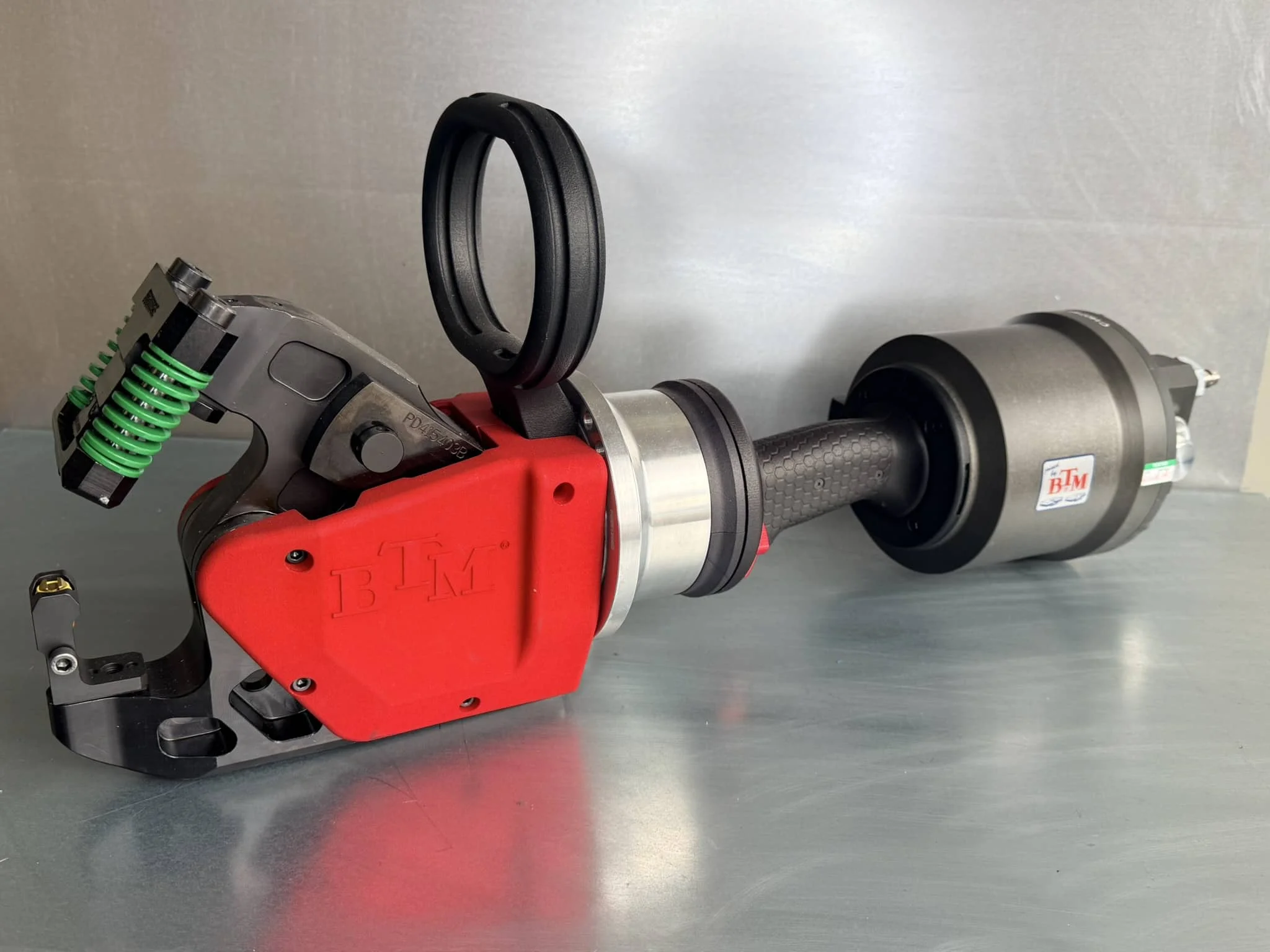

Handclinchzange HHP-H47-TD50

Die mobile Clinchzange HHP-H47-TD50 arbeitet rein pneumatisch und zeichnet sich durch ihr im Verhältnis von relativ geringem Gewicht zur verfügbaren hohen Presskraft von 47kN und einer guten ergonomischen Handhabung aus. Der starke Abstreifer ist optimal zum Clinchen dickerer Bleche, vor allem für Aluminumbleche oder bei Al-Strangpressprofilen geeignet. Damit findet die HHP-H47-TD50 besonders in der Solarbranche viele Anwendungen. Die hohe Presskraft prädestiniert sie für den Einsatz größerer und damit auch kräftigerer Clinchpunkte, aber auch für Edelstahl oder Dickbleche ist sie gut geeignet.

Die Handclinchzange HHP-H47-TD50 ist für den Einsatz bei dickeren Blechen, bzw. höherfesten Stählen oder bei Notwendigkeit großer Clinchpunkte ausgelegt. Ein starkes Abstreifsystem stellt sicher, das ein Hängenbleiben des Stempels beim Öffnen, auch beim Verbinden von dicken Blechlagen verhindert wird.

Wie ihre kleineren Schwestermodelle zeichnet sich die robuste HHP-H47-TD50 durch ihr ausbalanciertes Gewicht und den ergonomischen Handgriff aus. Die horizontale Aufhängung erleichtert nochmals den Umgang mit diesem Gerät.

Die Clinchzange HHP-H47-TD50 kann zum Verbinden von branchenüblichen Luftkanälen auch aus Edelstahl eingesetzt werden Hier werden die nach DIN EN 1507: 2006 hohen Anforderungen mit der maximalen Dichtigkeit nach Dichtheitsklasse D erfüllt.

Eigenschaften und Spezifikationen

Geringes Gewicht (nur 15,3 kg) mit optimierter Gewichtsauslegung
47kN Presskraft
50 mm Fenstertiefe
47 mm Öffnungsweite (Lichte Weite)
360° um die horizontale Achse drehbar
Ausbalancierte Aufhängung
Leichtes Handling durch ergonomische Bauweise
Vollpneumatisch – nur 1 Luftanschluss notwendig
Geeignet für Tog-L-Loc^® Rundpunkt, Lance-N-Loc^® Rechteckpunkt und Oval-Loc^® Ovalpunkt Clinchwerkzeuge
Zwei Auslöseoperationen für einfache 1-Hand-Bedienung:
1. Schließen und Öffnen des Oberwerkzeugs über Kippschalteer
2. Krafthub zum Clinchen über 1 Fingerauslöser
Starker Abstreifer für sicheres Abstreifen (Aluminium)
Sicherer, wiederholgenauer Arbeitshub
Zykluszeit < 1,2 Sek.
Excenter zur einfachen Einstellung der Einpresstiefe
Für den Betrieb in horizontaler und vertikaler Lage einsetzbar
Wartungsfreundlich
