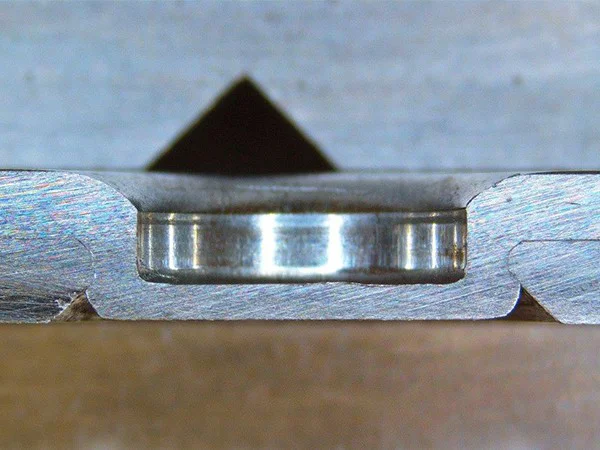

Cavity-Loc® Clinchpunkt Schliffbild

Werkstoffe, die nur eine geringe Duktiliät aufweisen, also schlecht umformbar sind, als auch sehr stark unterschiedlich dicke Fügepartner können mit dem Cavity-Loc® Clinchwerkzeug verbunden werden. Darüber hinaus zeichnet sich das System aus, auch bei sehr großen Blechdicken ohne großen Platzbedarf diese verbinden zu können. Eine evenuell störende Knopfkontur kann planeben im zweiten Blechpartner verschwinden.

Das Cavity-Loc® Clinchsystem eignet sich optimal für z.B. Federstähle oder spröde Aluminium- und aauch sehr dicke Kupferlegierungen. Auch dort, wo eine ebene Fläche, bzw. wo nur eine geringe Knopfhöhe gefordert wird, ist der Cavity-Loc^® die Lösung schlechthin.

Mit dem BTM Cavity-Loc® Clinchwerkzeug lassen sich weiche mit sehr harten oder nicht duktilen Blechen verbinden. Die harte Blechlage wird vorgelocht und über einen gefederten Zentrierstempel zum Clinchstempel zentriert. Der Clinchstempel drückt dann das weiche deckseitige Blech durch die Lochung hindurch und verriegelt und verstemmt es in oder unter dem zweiten Blech. Eine ebene Verbindung oder ein nur flach überstehender Knopf ist das Ergebnis.
